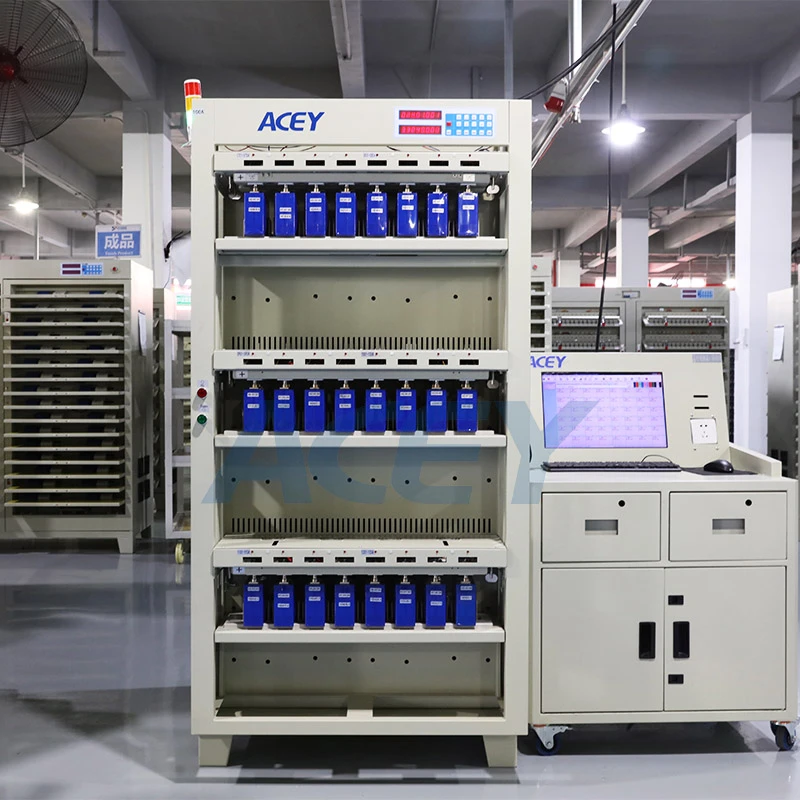

5V 100A 48- kanál Li ion Prismatic Battery Tester
Popis produktu
ACEY-BCT 5100-48 P je vyhrazená zařízení pro analýzu náboje pro hranolové lithium-iontové buňky, navržené pro přesné vyhodnocení kapacity a hodnocení výkonu. S možností paralelního testování s více buňkami je systém zvláště vhodný pro scénáře testování hromadné výroby, včetně výroby průmyslových baterií, laboratoří ve výzkumu a vývoji a procesů kontroly kvality.
Funkce produktu
- Každý kanál pracuje nezávisle a umožňuje individuální konfiguraci nabíjení a vybíjení kroků pro každou testovací baterii.
- Zařízení se může pochlubit vysokou přesností 0 05%, s údaji zaznamenanými v intervalech 1 sekundy, což zajišťuje výjimečnou stabilitu.
- Software je bohatý na funkci a nabízí uživatelsky přívětivé rozhraní pro bezproblémový provoz.
- K zajištění přesnosti nadřazeného měření se používá čtyřvodičové testovací rozhraní.
- Systém navržený s modulárním přístupem je snadno udržovatelný.
Struktura zařízení
- Zařízení pro třídění kapacity lithiové baterie.
- Počítač s rozhraním USB (poskytnuty samostatně).
- USB na 485 převodník rozhraní a komunikační linie nebo pět druhů komunikační linie a krystalické hlavy.
- Systém skenování baterií.
- Acey produktový software.
Hlavní technické parametry
|
Struktura zařízení |
|
|
Počet kanálů zařízení |
Celý stroj má 48 kanálů |
|
Vnější dimenze |
Šířka 1009 mm × délka 800 mm × výška 1843 mm |
|
Barva podvozku |
Standardní šedá černá (přizpůsobitelná)) |
|
Formulář příslušenství |
Napájecí baterie s plochou hlavou |
|
Mezera svorky |
81 mm |
|
Podporujte specifikace baterie |
Délka kompatibilní s baterií 90-220 mm; Tloušťka 15-70 mm; Výška 80-230 mm; Baterie |
|
Ucho 60-150 mm |
|
|
Režim řízení kanálu |
Každá baterie má zcela nezávislý zdroj konstantního proudu konstantního proudu, stabilní a žádný dopad. Realizovatelný začátek |
|
přesunout, zastavit, pozastavit, pokračovat a chránit |
|
|
Každý kanál má nezávislý konstantní napětí, ovládací obvod s konstantním proudem |
|
|
Každý kanál nabíjecí proud, přesnost proudu vypouštět proud může být automaticky kalibrován softwarem |
|
|
Přísavek na pracovní energii |
Třífázový 5 drátěný systém AC380V ± 10%, 50 Hz |
|
účinek |
Větší nebo rovna 0. 99 |
|
Míra zkreslení proudu AC |
Méně nebo rovné 2% |
|
Index efektivity energetického oddělení |
Nabíjení větší nebo rovné 80%, vybíjení větší nebo rovné 75% |
|
Spotřeba pracovní síly |
Méně nebo rovné 29 kW |
|
míra selhání zařízení |
<1% |
|
Pracovní prostředí |
Teplota -10 ~ 40, relativní vlhkost 80% |
|
Režim rozptylu tepla |
Příjem přirozeného vzduchu, výfuk nahoru |
|
kouřový poplach |
Volitelný |
|
Funkce ochrany napájecí komponenty |
1. Ochrana překročení napětí mřížky |
|
2. Ochrana přepsání frekvence napájecí mřížky |
|
|
Parametry kanálu |
|
|
Rozsah měření napětí |
DC 0 ~ 5V |
|
Rozsah napětí baterie |
Nabíjení dc 0 ~ 4,5V; Vypouštění DC 4,5 ~ 1,5 V. |
|
Konstantní rozsah napětí |
DC 2 ~ 4,5 V. |
|
Přesnost napětí |
± (0. 5 Reading ‰ +0. 5 ‰ full) |
|
Rozlišení řízení napětí |
0. 1mv |
|
Rozlišení vzorkování napětí |
0. 1mv |
|
stabilita napětí |
Méně nebo rovné (± 1 mV) |
|
Aktuální rozsah |
Nabíjení DC 200Ma ~ 100a; Vybíjení DC 200Ma ~ 100a |
|
Aktuální přesnost |
± (0. 5 Reading ‰ +0. 5 ‰ full) |
|
Aktuální rozlišení kontroly |
1Ma |
|
Aktuální rozlišení vzorkování |
0. 1Ma |
|
Současná stabilita |
Méně nebo rovné (± 1ma) |
|
Aktuální doba nárůstu (90% zatížení) |
Méně nebo rovné 50 ms |
|
Doba spuštění kanálu (90% zatížení) |
Méně nebo rovné 50 ms |
|
Softwarová funkce |
|
|
Režim řízení |
Počítačově kontrolovaná zařízení, plné ovládání skříně, se skenovacím systémem |
|
Komunikační režim |
485 Komunikace sériového portu (přenosová sazba 57600)/ komunikace TCP |
|
Nastavení procesu |
Lze nastavit až 32 kroků a 256 cyklů |
|
Režim nabíjení |
Konstantní proud, konstantní napětí, konstantní proud a konstantní napětí |
|
Nabíjecí podmínky |
Napětí, proud, čas, kapacita,-△ V |
|
Režim vybíjení |
Konstantní proud, konstantní výkon, konstantní odpor |
