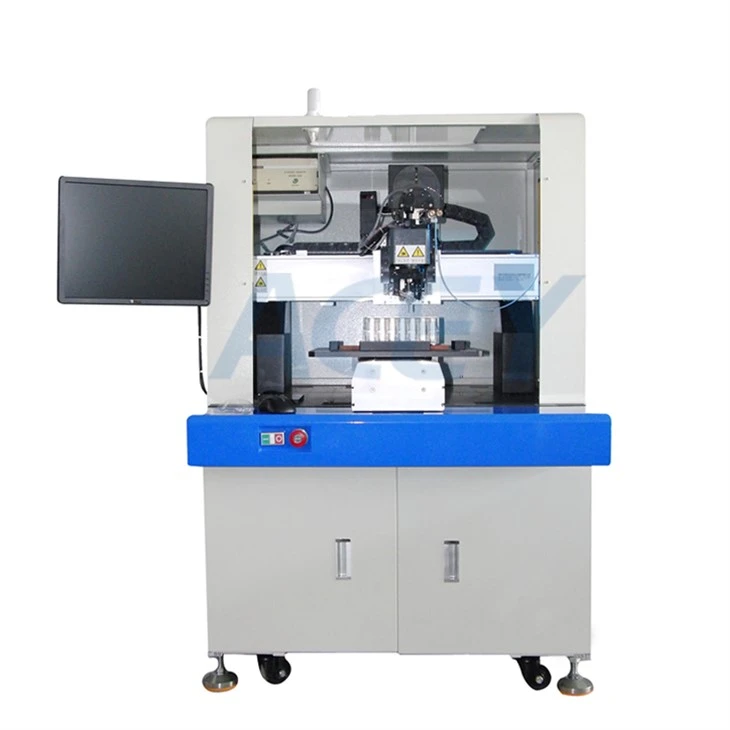

Automatický ultrazvukový stroj na lepení hliníkových drátů pro výrobu lithiových baterií
Popis produktu
Automatický stroj na lepení drátů ACEY-3740A je určen pro vysoce přesné spojování hliníkových drátů při výrobě lithiových baterií. Kombinuje digitální ultrazvukovou technologii, automatické sledování frekvence, polohování strojového vidění a řízení pohybu servopohonů k dosažení rychlého, spolehlivého a konzistentního spojování vodičů. V porovnání s tradičními metodami svařování nabízí ultrazvukové spojování drátů větší flexibilitu, nižší tepelný příkon a snazší ověřování kvality při výrobě bateriových sad.
Stroj je vhodný pro válcové, prizmatické a přizpůsobené bateriové moduly, takže je ideálním řešením pro baterie elektromobilů, systémy pro uchovávání energie (ESS), baterie UAV a další vysoce-výkonné lithiové baterie.
Aplikace
1. Přijměte pokročilou technologii rozpoznávání obrazu a technologii automatického polohování k realizaci automatického a přesného umístění pájených spojů.
2. Výkonný a vydatný digitální ultrazvuk zajišťuje stabilní a spolehlivou kvalitu pájeného spoje.
3. Plně automatický ultrazvukový systém sledování frekvence a rozumný design svařovací hlavy zajišťují kvalitu svařovacích spojů.
4. Originální digitální systém regulace tlaku zajišťuje konstantní tlakový výstup pro zajištění konzistence pájených spojů.
5. Přesný mechanický převodový mechanismus, spolehlivý průmyslový počítač a nezávislý software duševního vlastnictví zajišťují přesnost svařovací polohy.
6. Má více poruchových alarmů a funkcí vypnutí, jako je selhání svařování, abnormální nastavení drátu atd., což výrazně snižuje míru vadných produktů a výrazně zlepšuje výstup. Je ovladatelnější a uživatelsky-přívětivější.
7. Pomocí počítačem-ovládaného anglického provozního rozhraní mohou noví zaměstnanci pracovat sami během jednoho dne školení a dokážou efektivně pracovat za jeden měsíc. Jedna osoba může obsluhovat více strojů současně, což výrazně zvyšuje efektivitu práce.
Vlastnosti
- Automatická technologie ultrazvukového klínového spojování
- Stabilní kvalita spojování hliníkových drátů
- Vysokorychlostní-platforma servopohybu
- Zarovnání průmyslového CCD vidění
- Programovatelné trajektorie spojování
- Skladování receptur na více produktů
- Monitorování-parametrů spojování v reálném čase
- Nízké náklady na údržbu
- Vhodné pro nepřetržitou výrobu
- Inteligentní tovární integrace
Technický parametr
| Parametr | Specifikace |
|---|---|
| Napájení | 220VAC±10%, 50Hz, spolehlivé uzemnění, maximální spotřeba je asi 800W |
| Ultrazvuková frekvence | 60 kHz |
| Ultrazvukový výkon | 0~30W, automatické přepínání mezi prvním a druhým svařováním |
| Pohonný systém | Osa X-přejímá importované díly-přesnost opakovaného polohování může dosáhnout ±0,02 mm. Osa Z- využívá přesný pohon kuličkovým šroubem |
| Svařitelný průměr hliníkového drátu | 125~ 500 um (5~20 mil) |
| Pracovní oblast | Maximální osa XY: 400 × 400 mm (lze upravit podle požadavků zákazníka) Osa Z: 50 mm. Osa C: plus nebo mínus 90 stupňů |
| Čas na ultrazvuk | 10~500 ms, více-kanál |
| Svařovací tlak | 50~1000 g, více{2}}kanálová rychlost svařování: přibližně každý drát/1,5 sekundy (Poznámka: různé průměry drátu mají také absolutní vztah k rychlosti výroby; různé baterie budou mít velký rozdíl mezi vzdáleností pohybu a rychlostí výroby; snadnost a rychlost svařování materiálu se liší. ) |
| Svařovací úhel | ±90 stupňů |
| Systém vidění | Zvětšení mikroskopu PR je 0,5násobné |
| PR osvětlení | bílé světlo, nastavitelný jas |
| Rozměry | asi 964 mm1215 mm1525 mm (LWH) |
| Hmotnost | asi 400 kg |
Podrobnosti o produktu
